Моніторинг і керування системою резервного живлення

MiRCA

Бачить батарею й інвертор, передає дані в Zabbix і Home Assistant, вмикає навантаження через реле. Підключається до BMS та гібридного інвертора й працює у вашій мережі через Ethernet або Wi-Fi.

Інструкція Сумісні пристрої

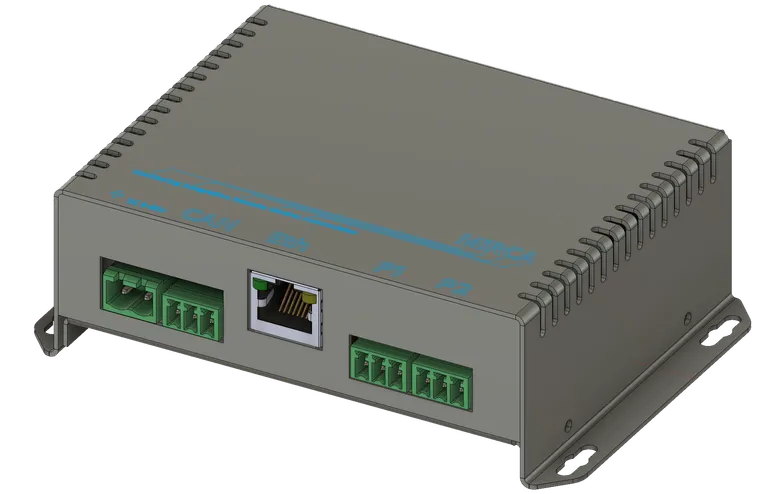

Корпус MiRCA спереду. Зліва направо роз’єми живлення, CAN, Ethernet (Eth), порти P1 і P2

Що вміє

Стан системи в браузері

Напруга, струм, SOC, кожна комірка й температури батареї. PV, мережа, навантаження й енергія інвертора. З телефона чи комп’ютера, оновлення кожні 3 секунди.

Тривоги зрозуміло

Тривоги JK BMS і коди помилок Deye показуються назвами. На цьому сайті до кожної є пояснення, що вона означає і що перевірити.

SNMP для Zabbix

SNMP v1/v2c з однаковим деревом OID для будь-якого пристрою. Готові шаблони Zabbix 5.2.

MQTT для розумного дому

Дані в JSON кожні 5 секунд: Home Assistant, Node-RED, Grafana. Логін і пароль брокера підтримуються.

Реле навантаження

Вмикає й вимикає навантаження на 230 В з вебінтерфейсу. Перемикання з підтвердженням.

Налаштування JK BMS

Балансування, напруги SOC, RCV/RFV, ємність: безпечна зміна з перевіркою, журналом і відкатом.

Як це працює

MiRCA підключається до BMS батареї й до інвертора через два послідовні порти, P1 і P2. У кожному порту стоїть інтерфейсний модуль RS485 або RS232. MiRCA збирає дані й віддає їх одразу кількома шляхами.

Для кого

Власнику системиПерше підключення, як читати головну сторінку, що означають тривоги, як увімкнути реле.

МонтажникуМережа, порти й протоколи, MQTT і Home Assistant, SNMP і Zabbix, оновлення прошивки.

Сумісні пристрої

Будь-який протокол можна вибрати на будь-якому порту. Зелена позначка — пристрій перевірено на реальній системі, бурштинова — пристрій у процесі перевірки на реальних пристроях.

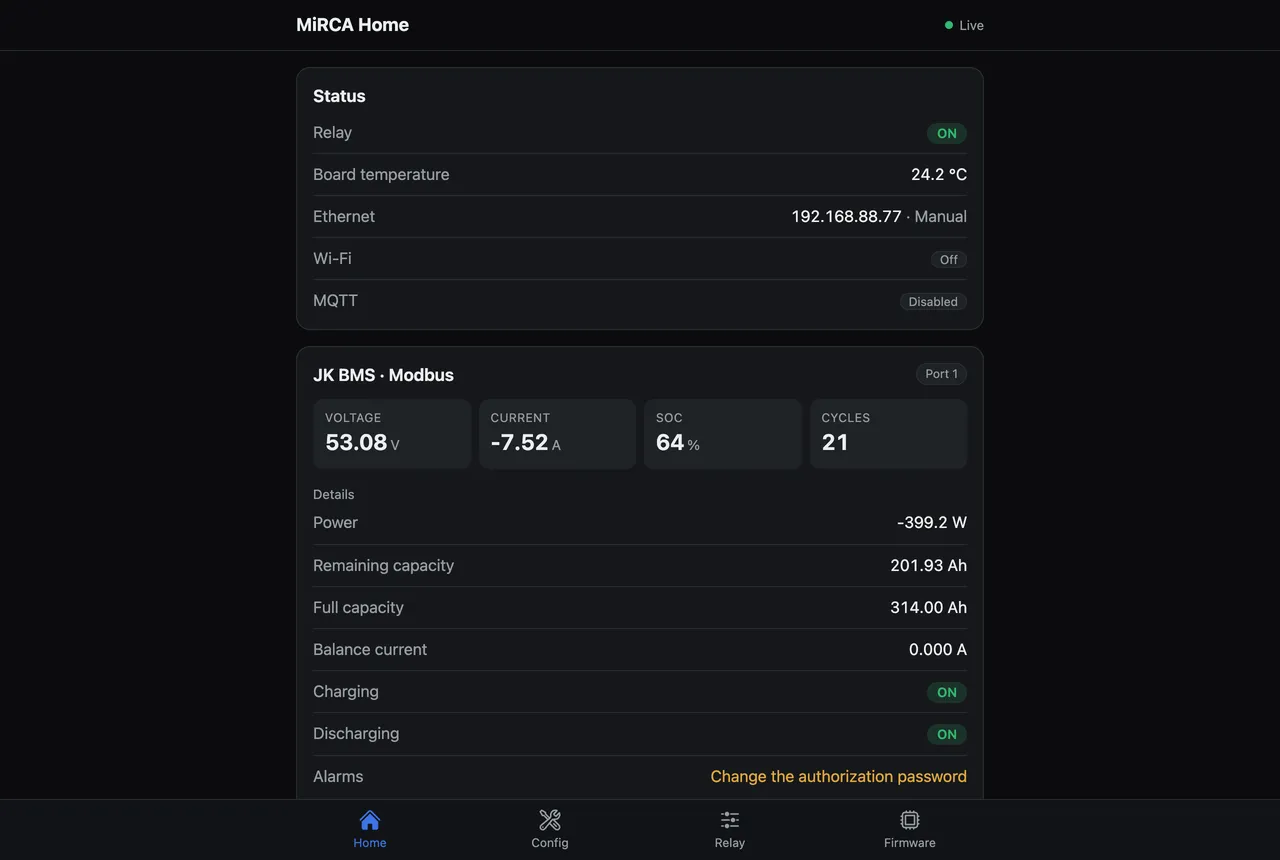

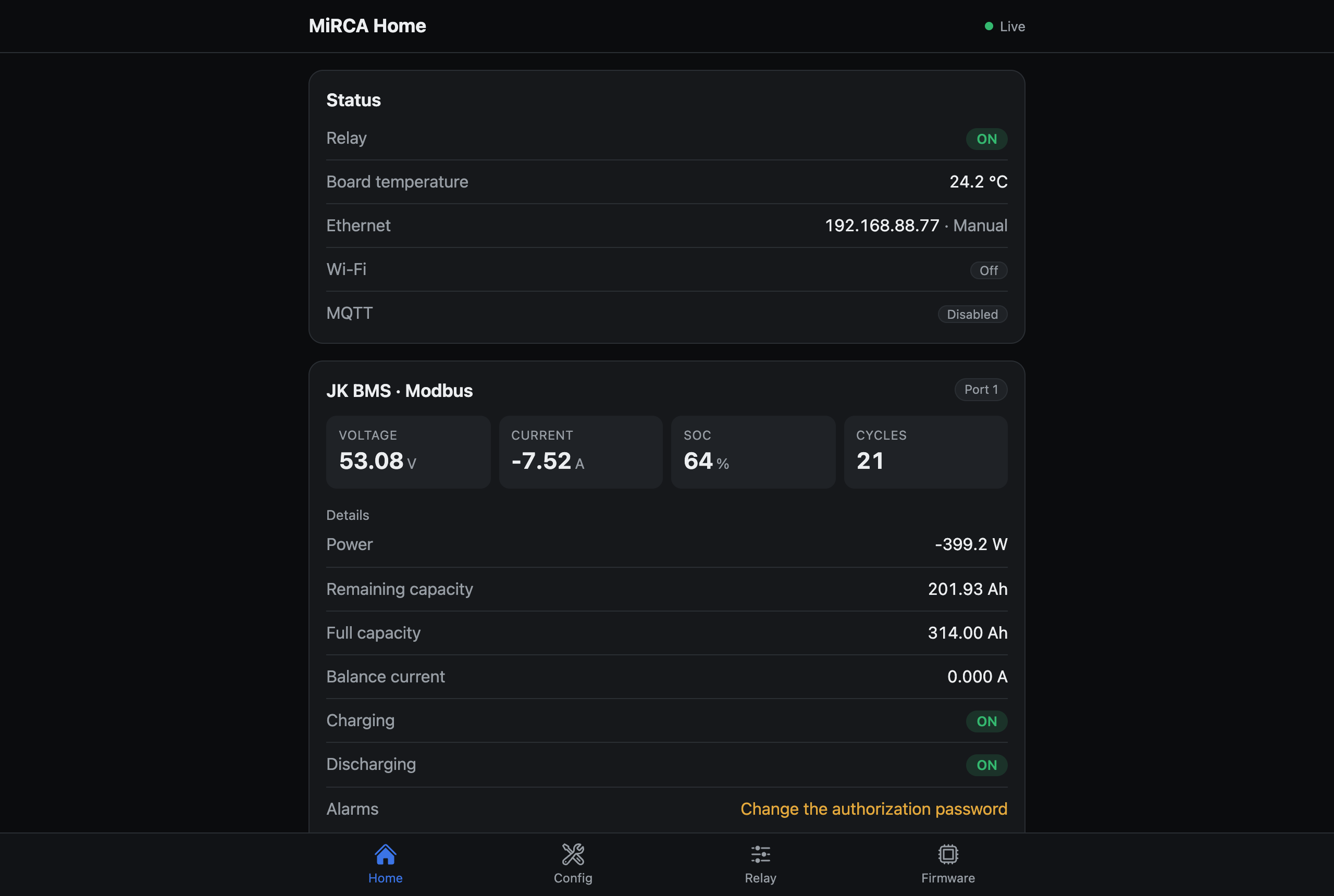

Вебінтерфейс

Відкривається в будь-якому браузері, з телефона чи з комп’ютера. Застосунок не потрібен, інтернет теж.

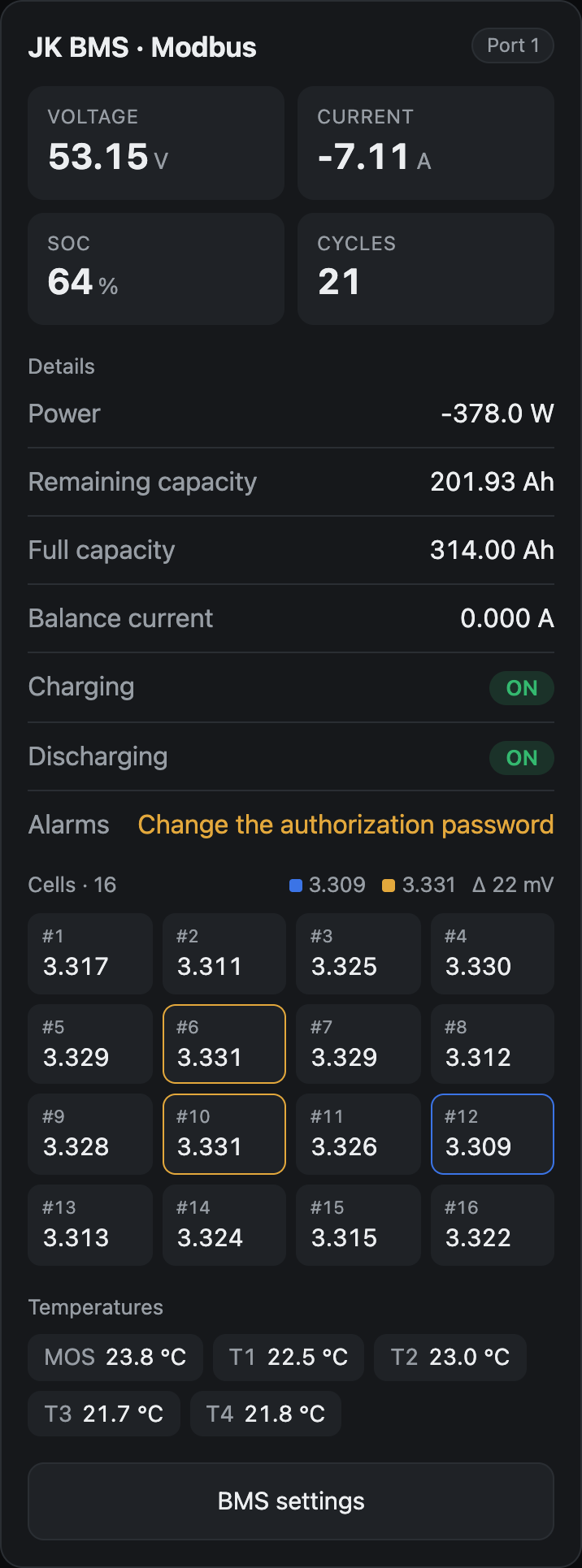

Картка JK BMS: напруга, струм, SOC, комірки, температури

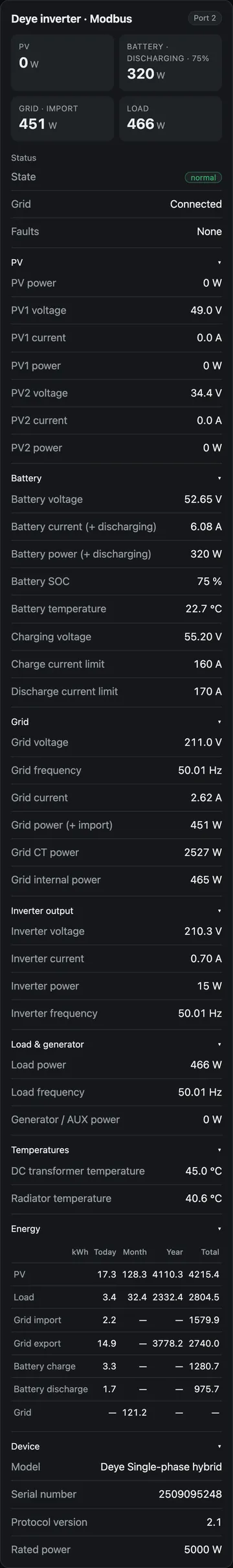

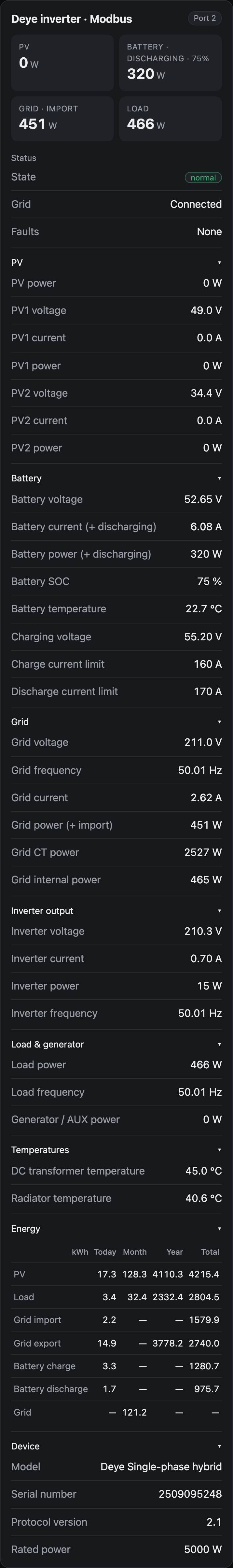

Картка інвертора Deye з розгорнутими групами показників

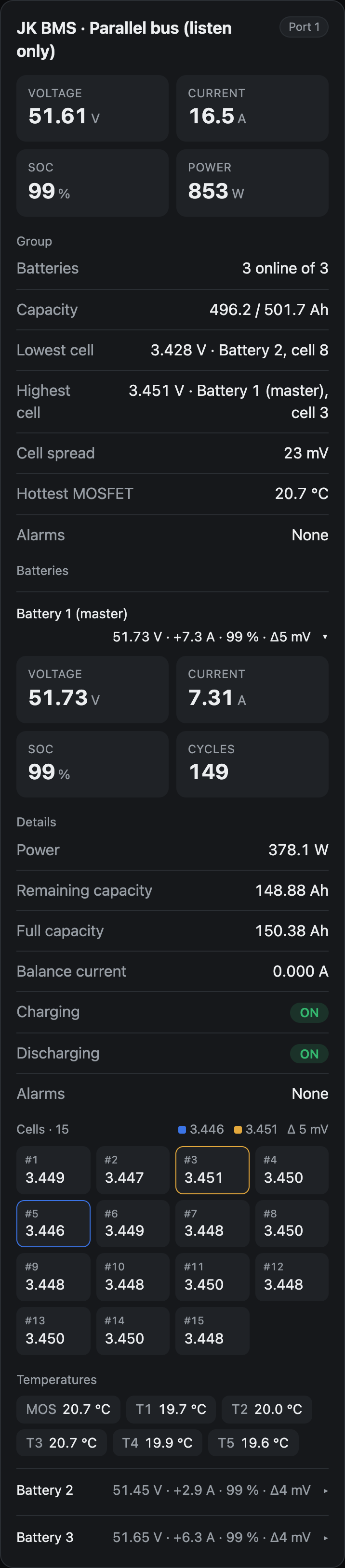

Паралельна група JK: підсумок групи і батареї

Безпека за задумом

Захисти BMS недоторканні

Пороги захистів (перенапруга, недонапруга, струми, температури) і ключі заряду й розряду MiRCA не змінює ніколи.

Зміни вимкнено, доки ви їх не дозволите

Зміну налаштувань BMS вмикають окремо для кожного порту. Кожна зміна має межі, обмежений крок, підтвердження «було → стане» і контрольне читання з BMS.

Інвертор лише читається

MiRCA читає дані інвертора Deye і нічого в нього не записує.

Працює локально

Вебінтерфейс, MQTT і SNMP працюють у вашій мережі, без хмари й без облікових записів.

Незабаром

Хмарний портал з усіма вашими пристроями MiRCA, графіками й історією, мобільний застосунок і оновлення прошивки через інтернет. Детальніше
