Головна сторінка

Для кого:Власник системи

Вебінтерфейс MiRCA має п’ять сторінок. Чотири з них — у нижньому меню: Home (головна), Config (налаштування), Relay (реле), Firmware (прошивка). П’ята, BMS settings, відкривається кнопкою під карткою JK BMS. Інтерфейс англійською, назви на сайті наводимо так, як вони написані на екрані.

Головна сторінка оновлюється кожні 3 секунди. Зелена позначка Live угорі праворуч означає, що дані надходять.

Головна на комп’ютері

Картка Status

Стан самої MiRCA:

Рядок	Що означає
Relay	Реле ввімкнене (ON) чи вимкнене (OFF)
Board temperature	Температура плати MiRCA
Ethernet	Адреса й режим (Manual чи DHCP), або Cable unplugged — кабель не підключено, Waiting for DHCP… — чекає адресу від роутера, Off — вимкнено
Wi-Fi	Підключення до роутера: адреса, назва мережі й рівень сигналу. Connecting… — підключається, Not connected з причиною (wrong password — неправильний пароль, network not found — мережу не знайдено), Off — клієнт вимкнено
MQTT	Connected via Ethernet / Connected via Wi-Fi, Not connected з причиною, або Disabled

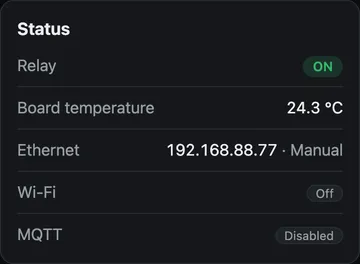

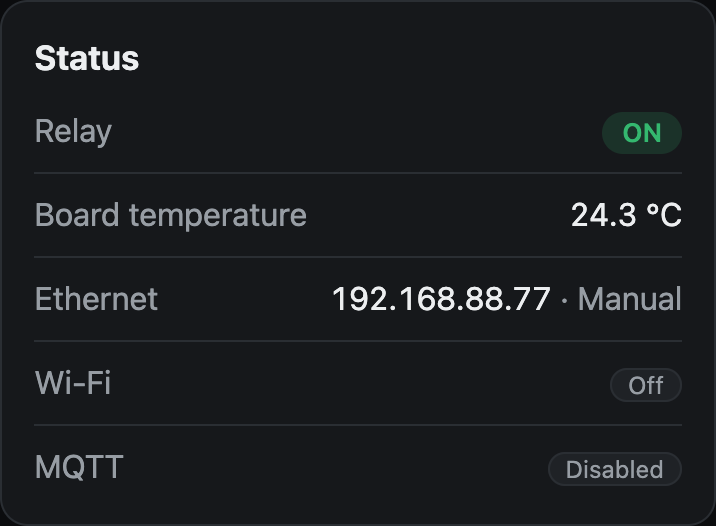

Картка Status: реле, температура плати, мережі, MQTT

Картки портів

Під карткою Status — по картці на кожен порт, де вибрано протокол. У заголовку картки — назва протоколу, праворуч — номер порту.

Якщо обидва порти вимкнені, замість карток буде No devices connected з посиланням на налаштування портів.

Що саме видно на картці, залежить від пристрою:

• BMS — напруга, струм, SOC, цикли, ємність, комірки, температури, ключі заряду й розряду, тривоги. Див. JK BMS · Modbus.
• Інвертор Deye — потоки енергії, стан, помилки й 52 показники в групах. Див. Deye.
• Паралельна група JK — підсумок групи й кожна батарея. Див. JK Parallel bus.

Картка JK BMS: напруга, струм, SOC, комірки, температури

Картка інвертора Deye з розгорнутими групами показників

Тривоги й помилки

Тривоги BMS видно в рядку Alarms, помилки інвертора — у рядку Faults. Активна тривога підсвічується кольором.

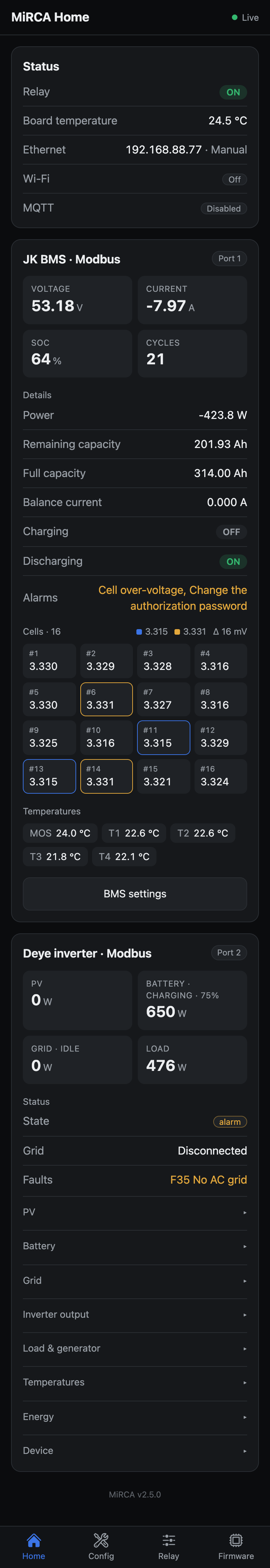

Тривога BMS і помилка інвертора (F35: немає мережі)

Що означає кожна тривога і що робити:

• Тривоги JK BMS;
• Помилки інвертора Deye.

Порада

Тривога Change the authorization password на JK — лише нагадування змінити пароль за замовчуванням у додатку JK. На роботу батареї вона не впливає.

Коли пристрій не відповідає

Якщо пристрій на порту замовк, картка покаже це червоним:

• No data · no reply — від пристрою ще не було жодної відповіді;
• No data for N s — пристрій відповідав, але вже N секунд мовчить. Нижче видно останні отримані дані з поміткою Showing the last reading.

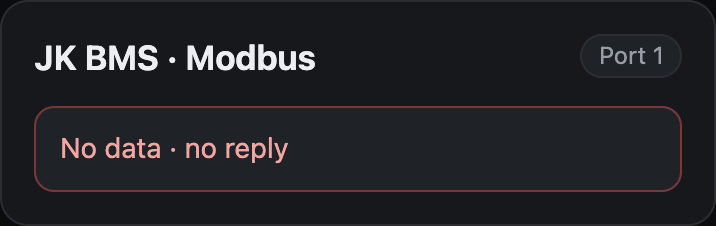

Пристрій на порту не відповідає

Що перевірити — Пристрій не відповідає.
