JK BMS · Parallel bus

Протокол для кількох батарей JK-PB, з’єднаних паралельно. Батареї обмінюються даними по своїй паралельній шині RS485. MiRCA підключається до цієї шини в будь-якій батареї й лише слухає, тож бачить усі батареї групи, хоча фізично з’єднана з однією.

Перевірено на групі з трьох JK-PB.

Підключення

• Роз’єм батареї: паралельна шина RS485-2 будь-якої батареї групи.
• Модуль у порту MiRCA: RS485.
• Батарея-майстер (master) — та, що має DIP-адресу 0. Вона по черзі опитує решту батарей (адреси 1–15), а MiRCA чує ці відповіді.

З’єднайте контакти модуля RS485 з роз’ємом RS485-2 батареї: A з A, B з B, GND з GND. Розпіновка модуля — Порти та інтерфейсні модулі.

TODO · Уточнюється Розпіновка роз’єму RS485-2 батареї JK.

Обережно

На порту, підключеному до паралельної шини, не вибирайте протоколи, що передають (JK BMS · Modbus, JK BMS · 4G-GPS). MiRCA заважатиме батареям обмінюватися даними між собою.

Налаштування

1. У MiRCA, сторінка Config → порт, підключений до шини:

   • Protocol: JK BMS · Parallel bus (listen only);
   • Speed: Protocol default (115200).

   Адреса для цього протоколу не потрібна.

2. Збережіть (Save & restart). Після перезавантаження батареї з’являтимуться на картці в міру того, як майстер їх опитує. Повний цикл опитування триває близько 4 секунд.

Що видно на головній сторінці

Картка групи має дві частини.

Підсумок групи (рахується лише з батарей, що на зв’язку):

• напруга — середня;
• струм, потужність, залишок і повна ємність — сума;
• SOC — середній, зважений на ємність батарей;
• Batteries — скільки батарей на зв’язку з усіх, які MiRCA бачила;
• Lowest cell, Highest cell — найнижча й найвища комірка в групі, з номером батареї й комірки;
• Cell spread — розкид напруг комірок у мВ;
• Hottest MOSFET — найвища температура MOSFET;
• тривоги — об’єднання тривог усіх батарей.

Кожна батарея окремо — ті самі дані, що й для однієї BMS: напруга, струм, SOC, цикли, комірки, температури, тривоги.

Назви батарей фіксовані: батарея з адресою 0 — Battery 1 (master), з адресою N — Battery N+1.

Паралельна група JK: підсумок групи і батареї

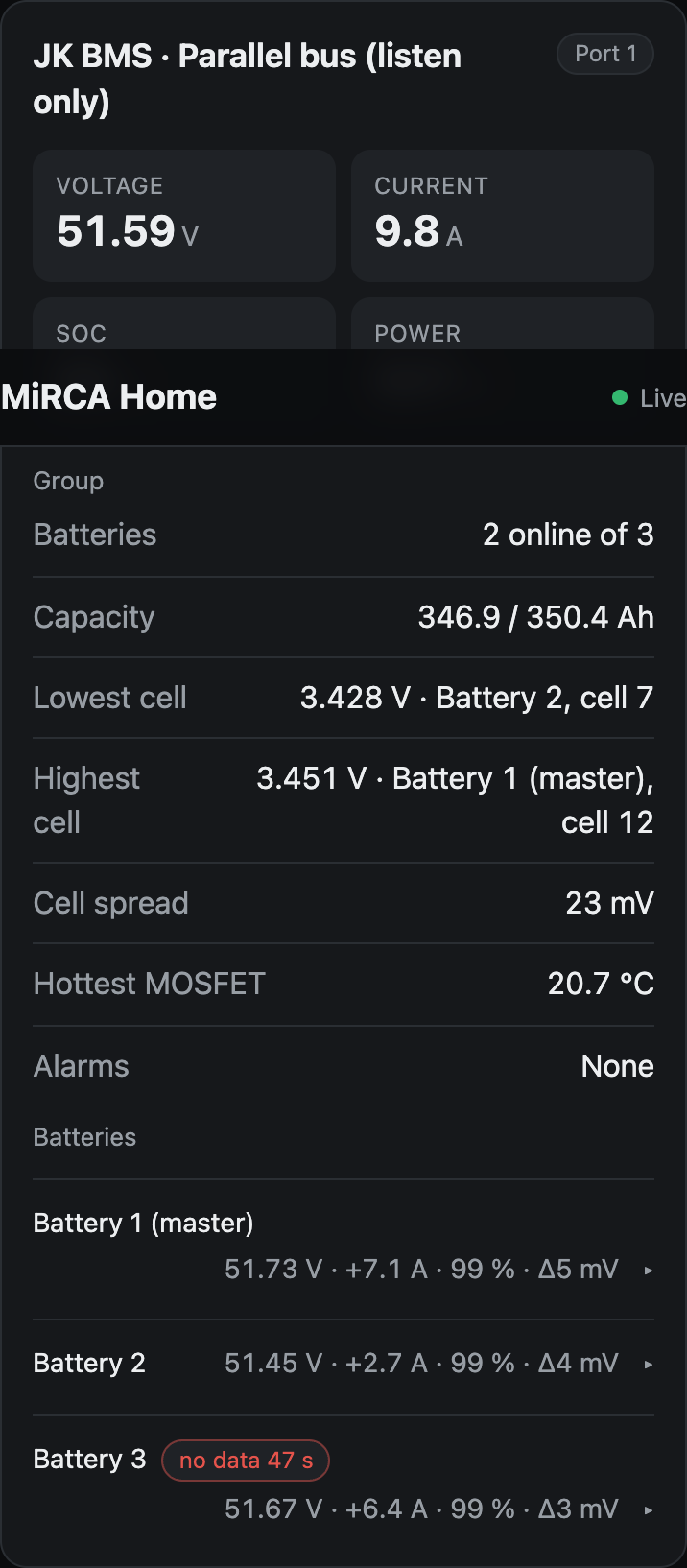

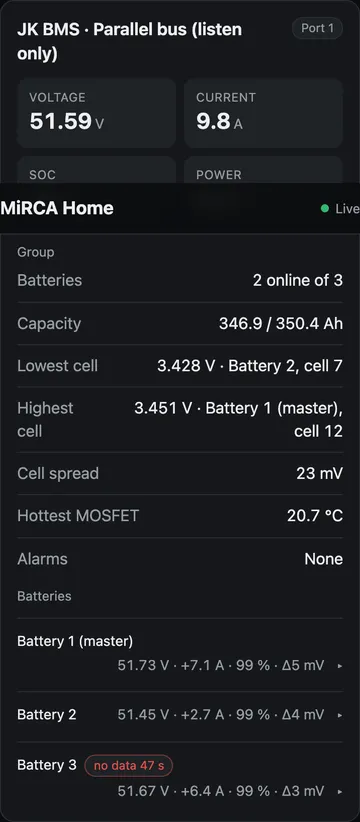

Паралельна група: одна батарея не на зв’язку

Батарея вважається на зв’язку, поки від неї приходили дані за останні 30 секунд. Якщо батарея замовкла, біля її назви з’являється позначка no data N s (немає даних N секунд). Що робити — Пристрій не відповідає.

Обмеження

• Модель і серійний номер батарей на шині не передаються, тож MiRCA їх не показує.
• Налаштування BMS на цьому протоколі не читаються й не змінюються: MiRCA лише слухає.
• Захист однієї батареї зменшує доступні струм і ємність групи, решта батарей працюють далі. Котра батарея в тривозі — видно в її рядку на картці.

Інтеграції

• MQTT: підсумок групи — у темі порту, кожна батарея — окремою темою <назва>/pN/b<адреса>. Див. MQTT.
• SNMP: підсумок — у звичайних OID порту, кожна батарея — у власному піддереві. Див. SNMP.
