Порти й протоколи
Для кого:Монтажник
MiRCA має два послідовні порти, P1 і P2 (у вебінтерфейсі — Port 1 і Port 2). У кожному стоїть інтерфейсний модуль RS485 або RS232 (встановлюється на заводі), і для кожного вибирається протокол. Будь-який протокол можна вибрати на будь-якому порту.
Контакти клемників P1 і P2:
| Контакт | RS485 | RS232 |
|---|---|---|
| 1 | A | RX |
| 2 | B | TX |
| 3 | GND | GND |
Модулі встановлюються на заводі. Докладніше — Порти та інтерфейсні модулі.
Налаштування порту

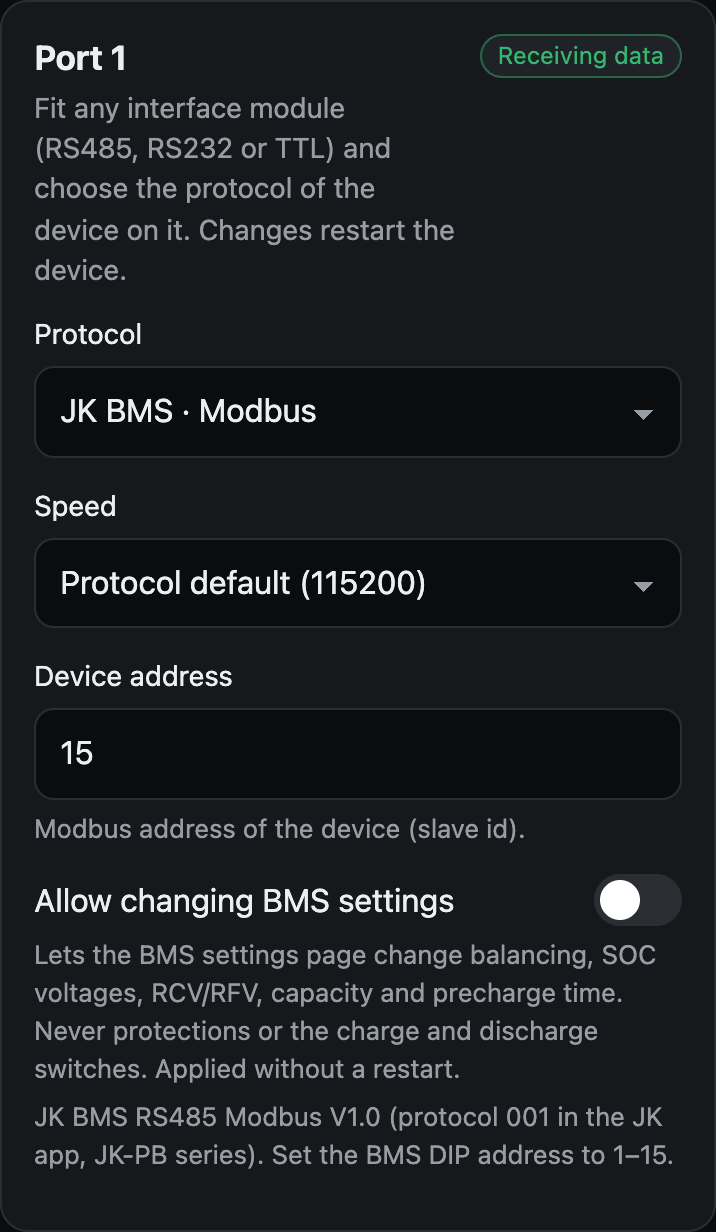

Section titled “Налаштування порту”Config → Port 1 або Port 2:
| Поле | Що задає |
|---|---|
| Protocol | Протокол пристрою на порту. Off — порт не використовується. Під полем — підказка про вибраний протокол |
| Speed | Швидкість обміну. Protocol default — стандартна для протоколу (вона показана в дужках), або одна зі списку від 1200 до 460800 бод |
| Device address | Адреса пристрою (Modbus), від 1 до 247. Лише для протоколів, яким вона потрібна: JK BMS · Modbus і Deye |
| Allow changing BMS settings | Дозволяє сторінці BMS settings змінювати налаштування BMS на цьому порту. Лише для JK BMS · Modbus. За замовчуванням вимкнено |
Зміна протоколу, швидкості або адреси перезавантажує MiRCA. Дозвіл змін BMS застосовується одразу, без перезавантаження.
Який протокол вибрати
Section titled “Який протокол вибрати”| Пристрій | Протокол | Швидкість за замовчуванням | Адреса |
|---|---|---|---|
| JK-PB, одна батарея | JK BMS · Modbus | 115200 | DIP-адреса батареї (1–15) |
| Кілька JK-PB у паралелі | JK BMS · Parallel bus (listen only) | 115200 | — |
| JK, старий протокол 000 | JK BMS · 4G-GPS | 115200 | — |
| JBD / Xiaoxiang | JBD BMS | 9600 | — |
| PACE | PACE BMS | 9600 | — |
| Deye / Sunsynk SUN-xK-SG0xLP1 | Deye inverter · Modbus | 9600 | 1 |
| Victron Multiplus / Quattro | Victron VE.Bus | 256000 | — |
| Невідомий пристрій, діагностика | Serial capture (listen only) | 115200 | — |
Перевірка
Section titled “Перевірка”Після перезавантаження відкрийте головну сторінку. На картці порту має з’явитися Receiving data. Якщо видно No data · no reply або Waiting for data…, перевірте кабель, модуль, протокол, швидкість і адресу — див. Пристрій не відповідає.
