Пристрій
MiRCA — пристрій моніторингу й керування для системи резервного живлення: літієвих батарей з BMS і гібридного інвертора. MiRCA підключається до них по послідовних портах, збирає дані й показує їх у власному вебінтерфейсі, віддає в SNMP і MQTT, а також керує навантаженням через реле.
Назва — від Monitoring Integrated Remote Control Accumulator. Виробник — kom-service.

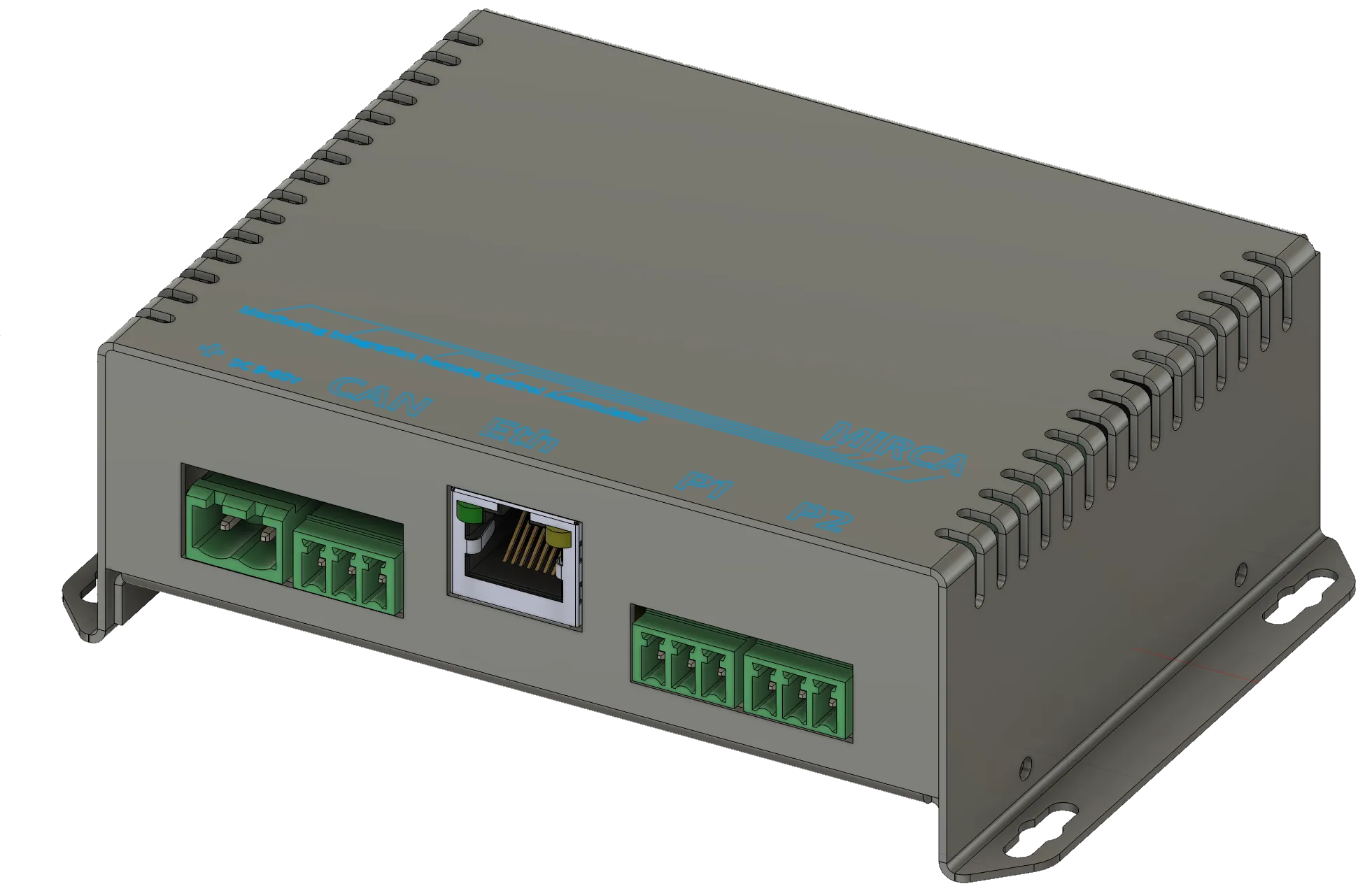

Роз’єми на передній панелі
Section titled “Роз’єми на передній панелі”Зліва направо:
| Роз’єм | Що це |
|---|---|
| Живлення | Клемник живлення постійного струму, 9–80 В. TODO · Уточнюється полярність контактів |
| CAN | Роз’єм є, але прошивка CAN не підтримує. Зарезервовано на майбутнє |
| Eth | Ethernet, RJ45 |
| P1 | Послідовний порт 1, клемник на 3 контакти |
| P2 | Послідовний порт 2, клемник на 3 контакти |
Що всередині
Section titled “Що всередині”| Вузол | Що робить |
|---|---|
| Мікроконтролер ESP32 | Опитує пристрої на портах, віддає вебінтерфейс, SNMP і MQTT |
| Ethernet (чип W5500) | Дротова мережа. Режими Off, DHCP або Manual (фіксована адреса) |
| Wi-Fi | Власна точка доступу працює завжди. Додатково MiRCA може підключатися до домашнього роутера |
| Два послідовні порти P1 і P2 | У кожному — інтерфейсний модуль RS485 або RS232. На будь-якому порту — будь-який підтримуваний протокол |
| Реле | Вмикає й вимикає навантаження змінного струму |
| Датчик температури DS18B20 | Температура плати (Board temperature на головній сторінці) |
Порти та інтерфейсні модулі
Section titled “Порти та інтерфейсні модулі”У кожному з двох портів стоїть інтерфейсний модуль. Модулі встановлюються на заводі. Зараз є два види:
| Контакт | RS485 | RS232 |
|---|---|---|
| 1 | A | RX |
| 2 | B | TX |
| 3 | GND | GND |
RS485-модуль перемикає напрямок передачі автоматично.
TODO · Уточнюється З якого боку клемника розташований контакт 1.
Протокол для кожного порту вибирають у вебінтерфейсі (Порти й протоколи). Порт не прив’язаний до типу пристрою: BMS і інвертор можна підключати до будь-якого з них, якщо в порту стоїть потрібний модуль.
Характеристики
Section titled “Характеристики”| Параметр | Значення |
|---|---|
| Мікроконтролер | ESP32 |
| Живлення | постійний струм, 9–80 В |
| Споживання | TODO · Уточнюється Вт |
| Мережа | Ethernet (RJ45), Wi-Fi (точка доступу + клієнт), працюють одночасно |
| Послідовні порти | 2, модулі RS485 або RS232 (встановлюються на заводі) |
| Протоколи моніторингу й керування | вебінтерфейс (HTTP), SNMP v1/v2c, MQTT |
| Датчик температури | DS18B20 на платі |
| Габарити | 106 × 90 × 34 мм (за 3D-моделлю корпусу) |
| Кріплення | вушка з отворами по боках корпусу |
| Робоча температура | від −10 до +40 °C |
