Налаштування BMS

Для кого:Власник системиМонтажник

Сторінка BMS settings показує всі налаштування батареї JK і дає змогу безпечно змінити частину з них. Вона працює з протоколом JK BMS · Modbus і відкривається кнопкою BMS settings під карткою батареї на головній.

MiRCA читає налаштування BMS одразу після запуску, а далі раз на хвилину. Скільки часу минуло від останнього читання, видно в рядку Read from the BMS.

Що можна змінити, а що ні

Можна змінити (біля таких параметрів є кнопка Change):

Параметр на екрані	Що це	Межі	Найбільша зміна за раз
Balance trigger voltage (difference)	Різниця напруг комірок, з якої починається балансування	3–100 мВ	—
Balance start voltage	Напруга комірки, з якої дозволено балансування	2,000–4,500 В	—
Max balance current	Найбільший струм балансування	0,1–2,0 А	—
Balancing	Балансування увімкнено / вимкнено	—	—
SOC 100% voltage	Напруга комірки, за якої SOC = 100 %	2,500–3,650 В	50 мВ
SOC 0% voltage	Напруга комірки, за якої SOC = 0 %	2,500–3,650 В	50 мВ
Request charge voltage (RCV)	Напруга заряду, яку BMS просить в інвертора	2,500–3,650 В	50 мВ
Float voltage (RFV)	Підтримувальна напруга	2,500–3,650 В	50 мВ
Battery capacity	Ємність батареї	10–2000 А·год	20 %
Discharge precharge time	Час попереднього заряду	1–30 с	—

Межі 2,5–3,65 В розраховані на батареї LiFePO4 (LFP).

Між параметрами діють правила, наприклад RFV не вища за RCV, а RCV нижча за поріг перенапруги комірки. Сторінка показує їх під полем ще до відправлення.

Ніколи не змінюються з MiRCA: пороги захистів (перенапруга, недонапруга, струми, температури, затримки), ключі заряду й розряду, кількість комірок, адреса. Це свідоме рішення безпеки. Ці значення видно на сторінці лише для читання.

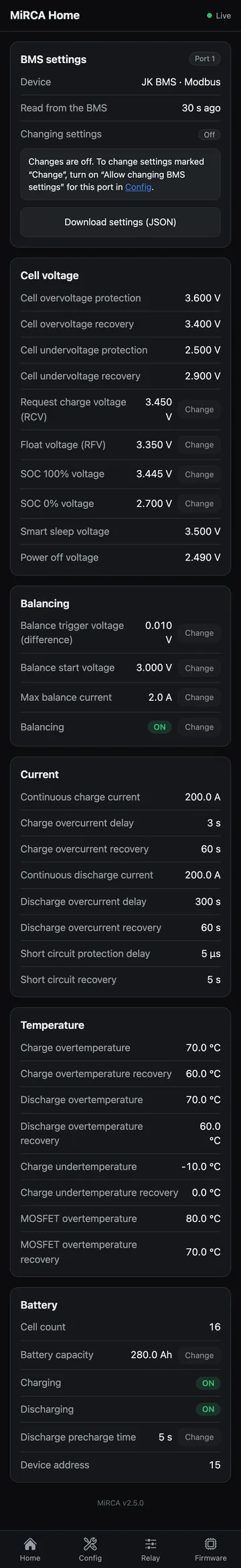

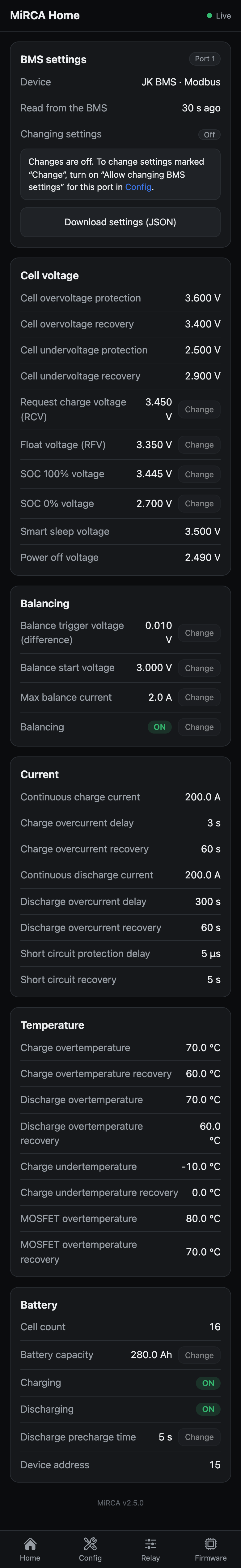

BMS settings: усі налаштування BMS, зміни вимкнено

Як дозволити зміни

Зміни вимкнено, доки їх не дозволено для порту:

Config → Port 1 (або Port 2) → увімкнути Allow changing BMS settings → Save. Перезавантаження не потрібне.

Після цього на сторінці BMS settings у рядку Changing settings буде Allowed.

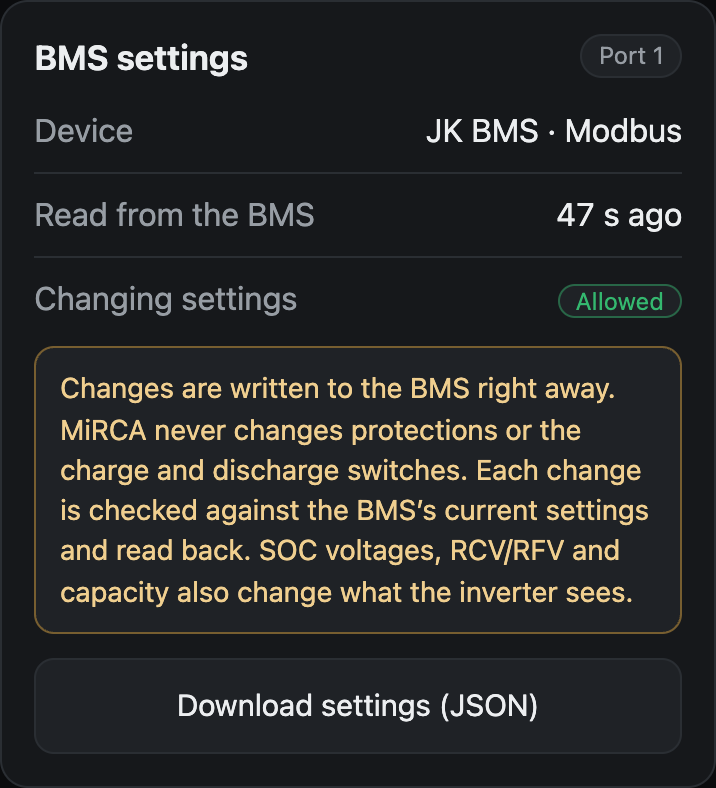

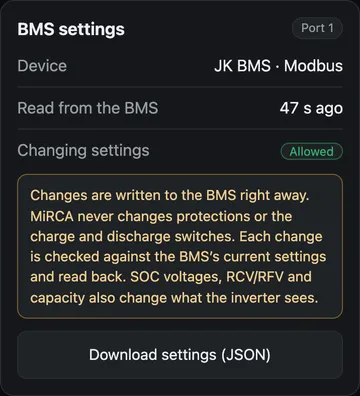

BMS settings: стан, дозвіл змін, резервна копія

Як змінити параметр

1. Натисніть Change біля параметра. З’явиться поле з поточним значенням (now …) і підказкою: межі, найбільший крок і правила щодо інших параметрів.

2. Введіть нове значення й натисніть Apply.

3. Кнопка перетвориться на Write … з «було → стане». Натисніть її ще раз протягом 6 секунд, щоб записати значення в BMS.

4. MiRCA ще раз читає всі налаштування BMS, перевіряє значення на щойно прочитаних даних, записує його, читає назад і показує результат.

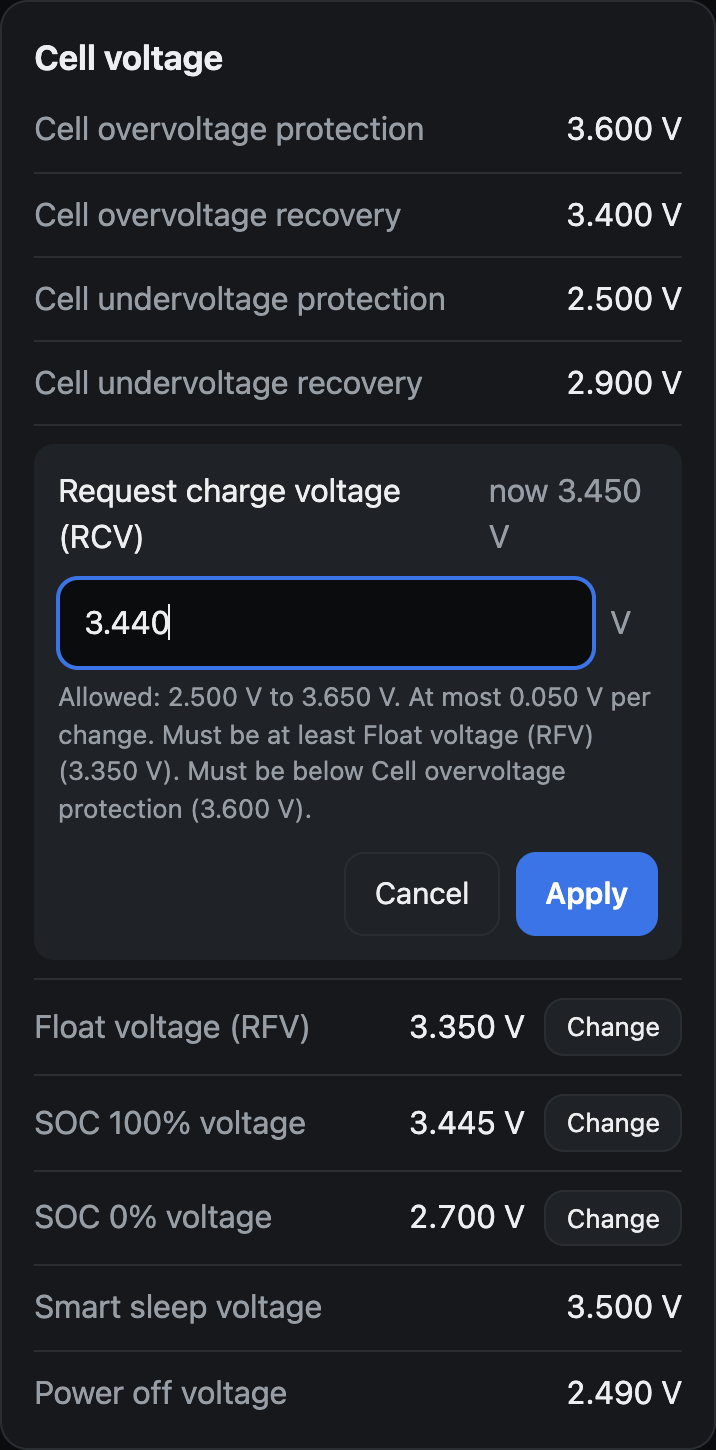

BMS settings: зміна параметра — межі й підказка

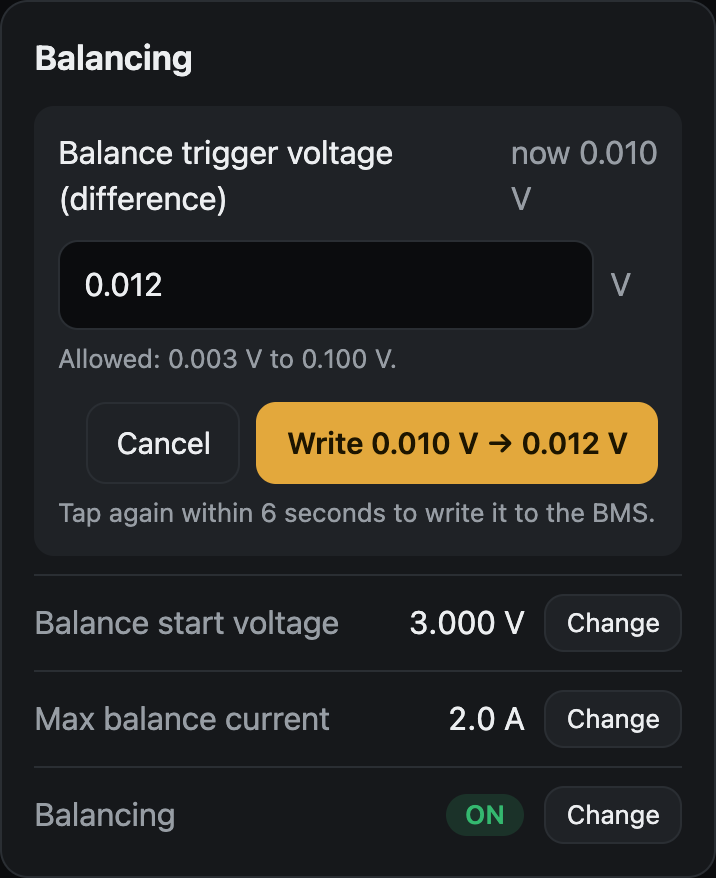

BMS settings: підтвердження «було → стане»

Результат кожної зміни — те, що повернула BMS:

• applied — BMS прийняла значення;
• the BMS kept its value — BMS залишила старе значення;
• not confirmed — не вдалося прочитати значення після запису.

Повторних спроб MiRCA не робить. Між змінами має минути щонайменше 5 секунд.

Якщо значення не проходить перевірку, під полем з’явиться пояснення, наприклад Change at most 0.050 V at a time або Must be below Cell overvoltage protection (3.600 V). Див. Повідомлення інтерфейсу.

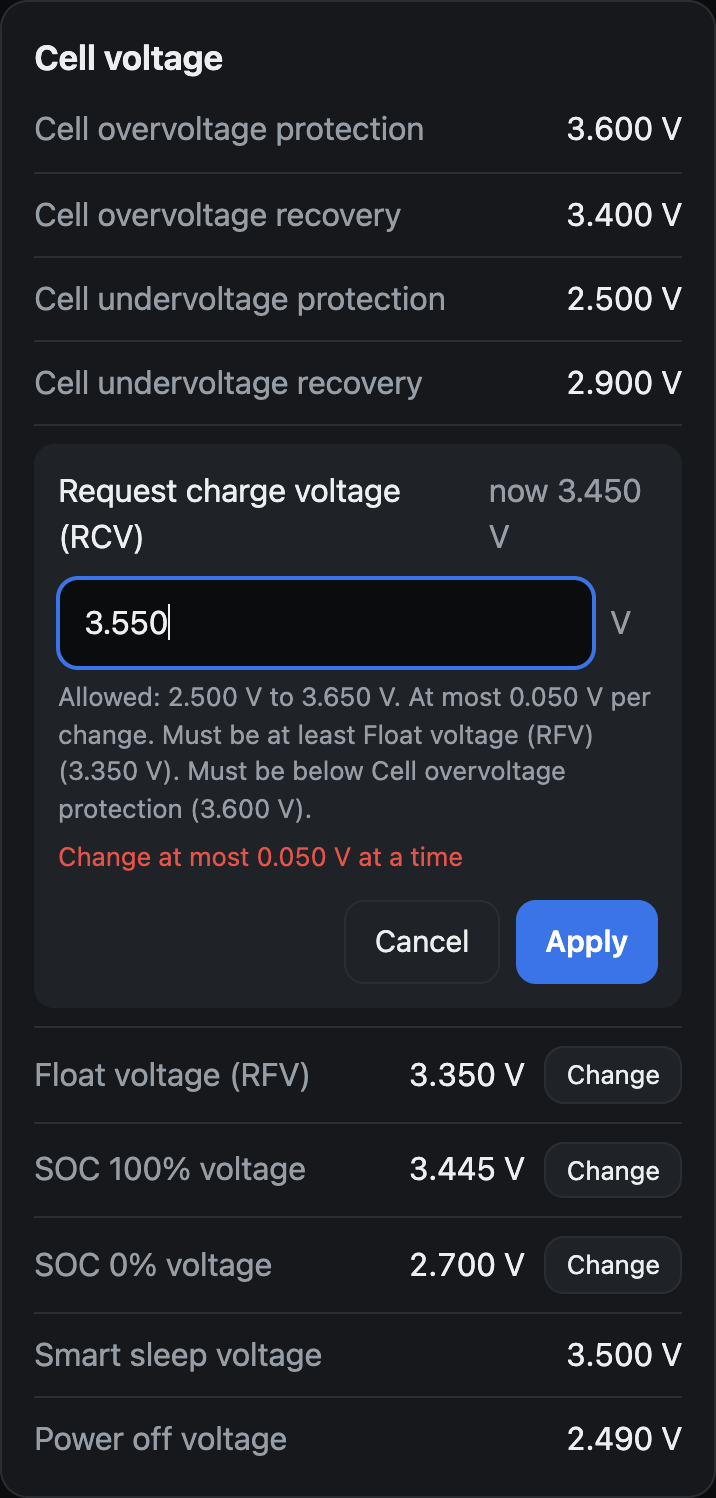

BMS settings: значення поза дозволеним кроком

Що варто знати перед зміною

• Ємність. Після зміни ємності BMS перераховує SOC. На тестовій батареї зміна 280 → 281 А·год знизила SOC з 75 до 72 %, і інвертор побачив те саме.
• RCV. Інвертор, яким керує BMS, заряджає до RCV × кількість комірок (наприклад, 3,450 В × 16 = 55,2 В). BMS передає інвертору напругу з кроком 0,1 В, тож зміну RCV менш ніж на ~7 мВ інвертор не помітить.
• RCV/RFV і напруги SOC змінюють те, що бачить інвертор.

Журнал змін і відкат

Розділ Recent changes показує останні 10 змін: параметр, «було → стане», результат і час. Журнал зберігається до перезавантаження MiRCA.

Біля найновішої успішної зміни параметра є кнопка Restore … — повернути попереднє значення. Відкат — звичайна зміна з тими самими перевірками й підтвердженням.

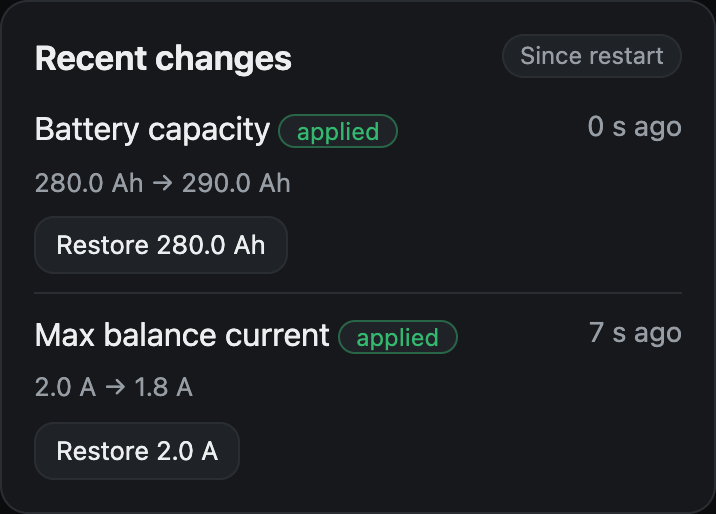

BMS settings: журнал змін і кнопка відкату

Резервна копія

Кнопка Download settings (JSON) зберігає файл з усіма прочитаними налаштуваннями BMS: значення, час читання, назва MiRCA й версія прошивки. Файл складається в браузері з уже прочитаних даних, до BMS запиту немає.

Збережіть таку копію перед першими змінами. Відновити налаштування з файлу MiRCA не вміє: файл — для довідки, щоб знати, які значення були.
